Przewodnik po KROKU 3

Jak dokonywać pomiarów

Dokładny pomiar jest niezbędny do zapewnienia profesjonalnej instalacji.

W Etapie 1 określ potencjalne punkty mocowania i zmierz odległości między nimi.

Na tym etapie wymiary mogą mieć jeszcze tolerancję kilku centymetrów. Ostateczne pomiary zostaną potwierdzone po zamontowaniu mocowań.

W Etapie 2, gdy mocowania są już na miejscu, konieczne będzie wykonanie precyzyjnych pomiarów.

UWAGA: Wszystkie wymagane wymiary odnoszą się do punktów mocowania, a nie rzeczywistego wymiaru tkaniny.

System automatycznie obliczy wymiary żagla.

Pomiar przestrzeni

ETAP 1, użyj sztywnej miarki, aby zmierzyć obszar, w którym chcesz zamontować żagiel, uwzględniając wszelkie przeszkody, takie jak ściany, drzewa czy inne elementy mogące wpłynąć na montaż.

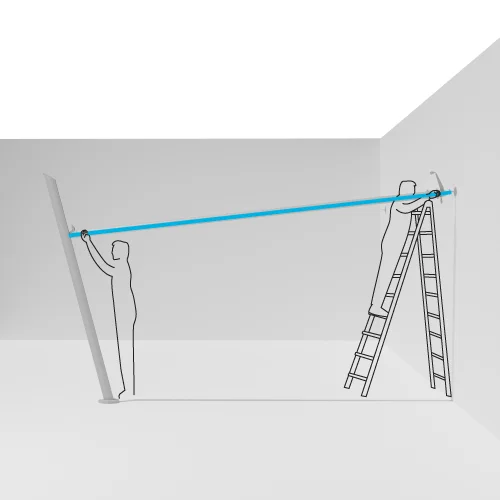

ETAP 2, użyj taśmy mierniczej, którą otrzymasz wraz z mocowaniami, aby precyzyjnie zmierzyć kąty i przekątne żagla.

Pomiar powinien być wykonany od punktu mocowania do punktu mocowania.

UWAGA: Jeśli zdecydujesz się zamontować żagiel z nachyleniem kasety, odległość między punktem A a punktem C będzie większa niż przy poziomej instalacji. Dzieje się tak, ponieważ pochylenie kasety zwiększa rzeczywistą długość w porównaniu do ustawienia równoległego do podłoża.

Jak zidentyfikować bok AC (kaseta zwijająca)

Bok AC to konwencjonalnie określona strona kasety zwijającej.

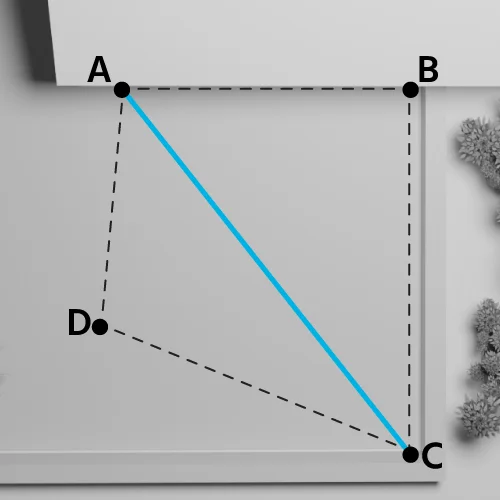

W czworokącie (żagiel z 4 kątami) bok AC odpowiada przekątnej.

W trójkącie (równoramiennym, różnobocznym, równobocznym) bok AC odpowiada jednemu z boków.

Przykład kształtu czworokąta

Przykład kształtu trójkąta równoramiennego, różnobocznego, równobocznego

W trójkącie prostokątnym, bok AC odpowiada przeciwprostokątnej.

Przykład kształtu trójkąta prostokątnego

UWAGA: sprawdź ograniczenia dotyczące kątów A i C w specyfikacjach na końcu strony.

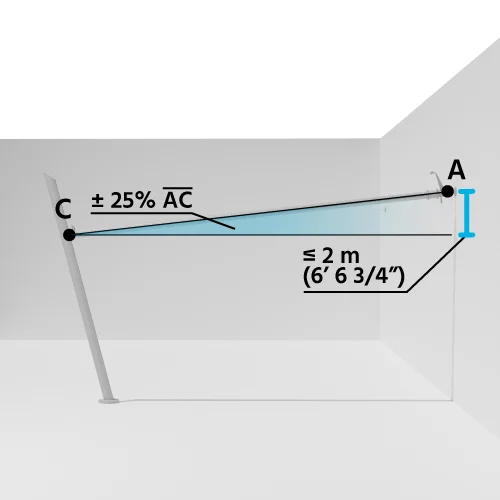

UWAGA: Jeśli zdecydujesz się na montaż żagla z nachyleniem kasety zwijającej, rzeczywista odległość między kątem A a kątem C będzie większa niż w przypadku instalacji idealnie poziomej. Wynika to z faktu, że pochylenie kasety zwiększa rzeczywistą długość w porównaniu do układu równoległego do podłoża.

Zalecenie: Nie pochylaj kasety w stronę kąta A, ponieważ znajduje się tam silnik.

Ograniczenia dotyczące produkcji zwijanego żagla motorowego

Ograniczenia ogólne

Aby zagwarantować realizację projektu, należy przestrzegać pewnych ograniczeń technicznych podczas projektowania zwijanego żagla motorowego.

• Kąt A: Zawsze jest to punkt montażu silnika, stanowiący główny punkt odniesienia dla całej konfiguracji.
• Bok AC: Ta przekątna odpowiada kasetce zwijającej i musi spełniać określone wymagania dotyczące stabilności i optymalnego napięcia tkaniny.
• Wymiary boku AC:
  • Minimalna długość: 210 cm
  • Maksymalna długość: 800 cm

Ograniczenia specjalne dla żagli trójkątnych (kształt: trójkąt)

• Maksymalna powierzchnia: 20 m²

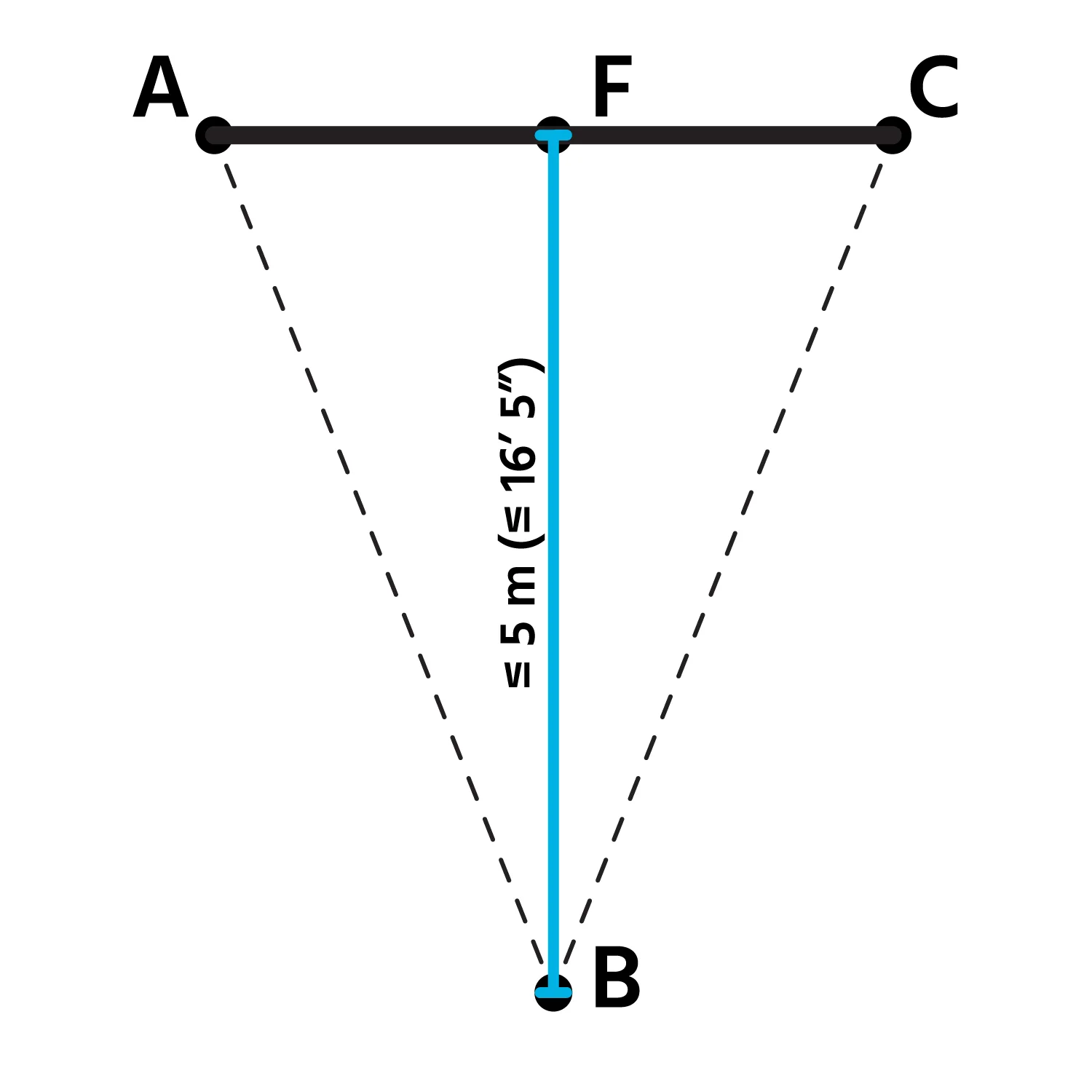

• Bok BF, prostopadły do boku AC (kasety zwijającej), może mieć maksymalnie 5 metrów.

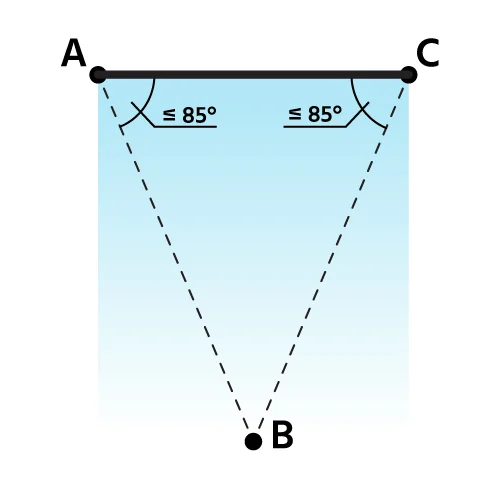

• Kąty A i C muszą być mniejsze lub równe 85°.
  Dla uproszczenia, kąt B musi znajdować się wewnątrz obrysu kasety zwijającej, aby można było go prawidłowo nawinąć.

Ograniczenia specjalne dla czworokątów (kształt: kwadrat, prostokąt, trapez)

• Maksymalna powierzchnia: 30 m²
• Kąty A i C muszą być mniejsze lub równe 85°.
  Dla uproszczenia, kąty B i D muszą koniecznie pozostać wewnątrz obrysu kasety zwijającej, aby mogły się prawidłowo nawinąć.

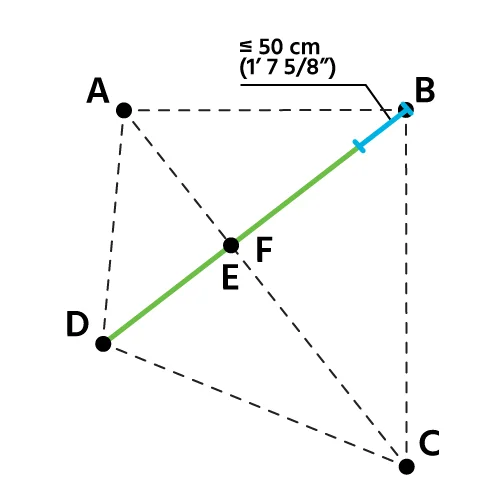

• Różnica otwarcia (długość) między wymiarem DE a wymiarem BF nie może przekraczać 50 cm, jak pokazano na rysunku.

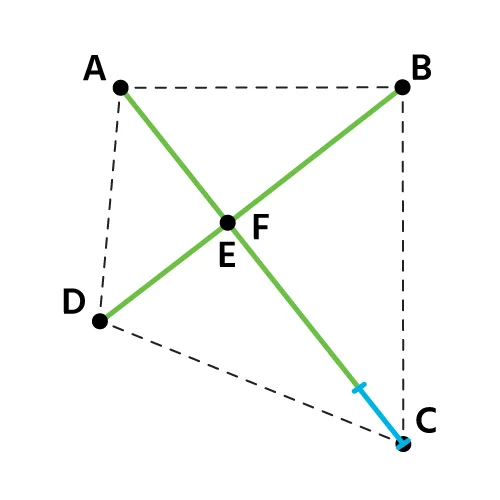

• Bok AC (kaseta zwijająca) musi zawsze mieć większą długość niż boki DE i BF, jak pokazano na rysunku.
